Façades à ossature bois préfabriquées

Dans la continuité de la « ville de pierre », le programme immobilier IKSSO affiche une écriture marquant son appartenance au patrimoine bordelais, tout en s’affirmant comme une réalisation contemporaine et audacieuse.
Conformément aux exigences de l’établissement public Euratlantique imposées depuis 2019, le projet neuf IKSSO intègre 51 % de structure bois. Deux tours sont composées d’une structure mixte béton / bois et de façades à ossature bois. Une troisième est construite en béton à plus faible empreinte carbone. Le dernier bâtiment est entièrement en bois.

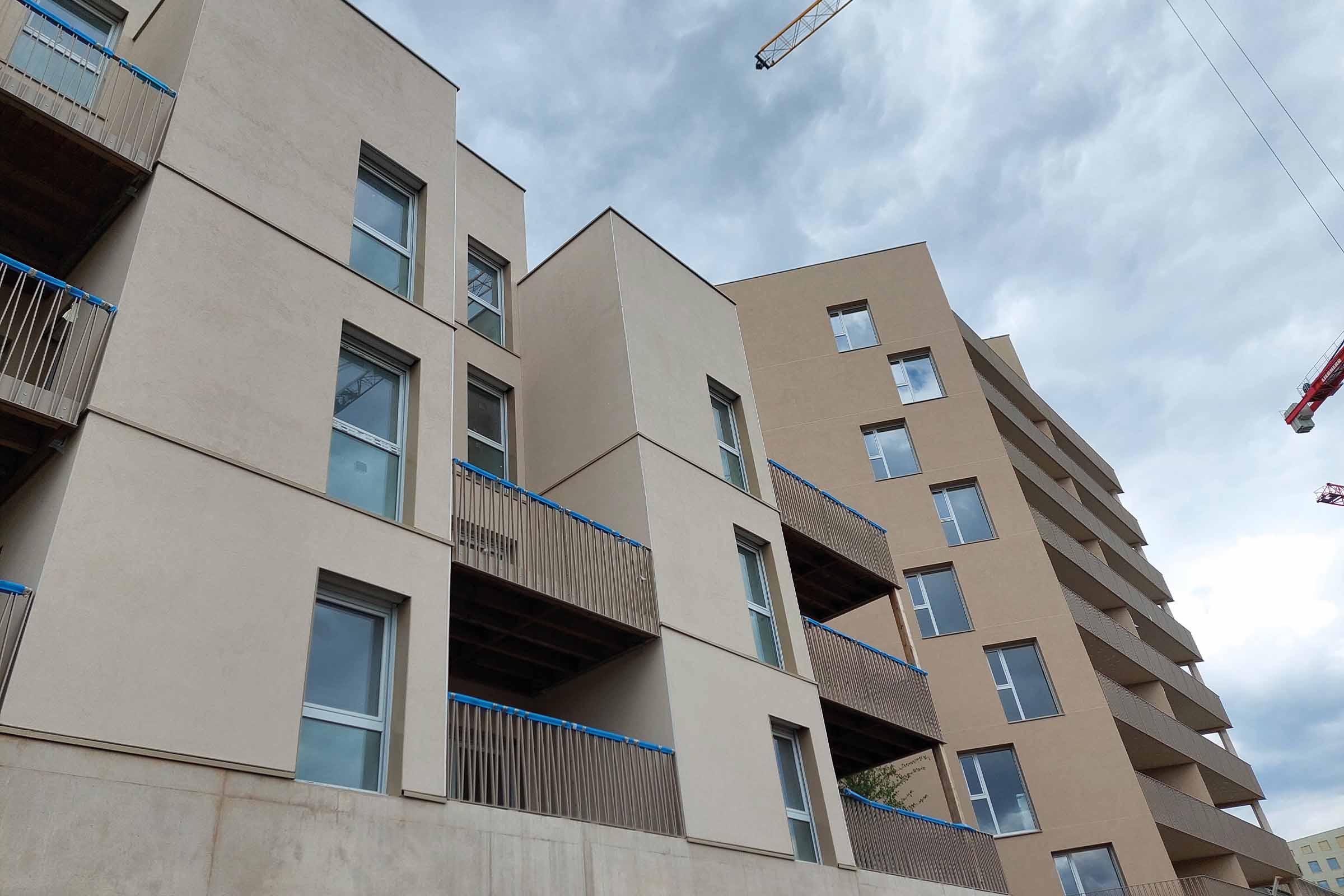

Les façades à ossature bois non porteuses sont isolées en laine minérale. Côté intérieur, un complément d’isolation permet de traiter les exigences acoustiques. Côté extérieur, un panneau écran thermique incombustible permet d’assurer le contreventement de la FOB, la sécurité incendie et l’étanchéité à l’eau. L’enduit appliqué en finition sur les plaques StoVentec permet d’uniformiser l’esthétique des façades pour les 4 bâtiments.

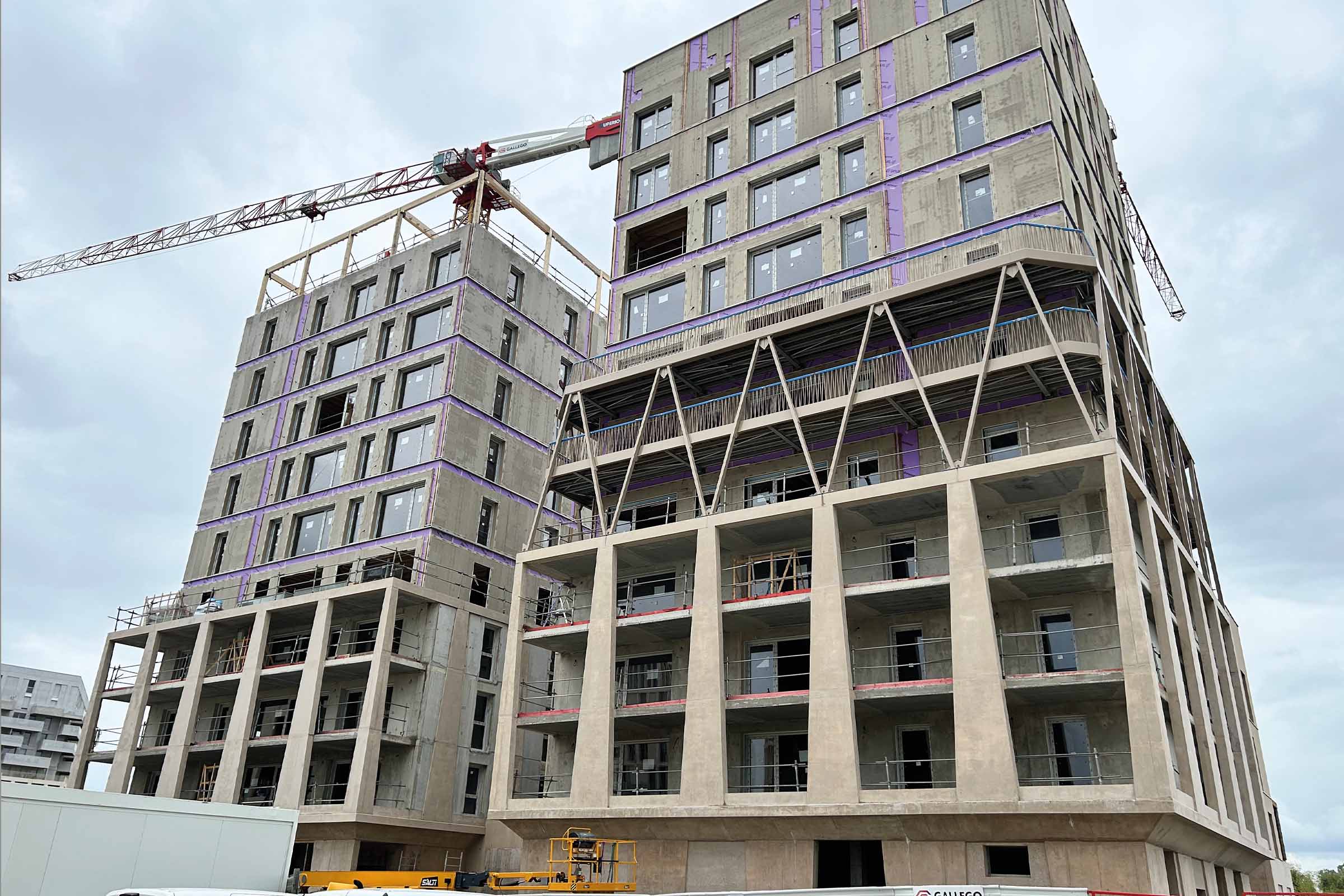

« Les deux R+10 bénéficient d’espaces extérieurs généreux qui prennent place à l’avant des façades enduites, supportées par une résille métallique porteuse, à l’assemblage en « X » qui reprend l’esthétique des poutrelles métalliques de l’architecture industrielle ayant existée sur le site », complète Mathieu Bernardin, architecte – chef de projet chez CoBe Architecture et Paysage

L’objectif de Bouygues Immobilier était de travailler une enveloppe qui soit compatible avec les objectifs environnementaux et du label biosourcé. La principale contrainte était liée à la fois à la hauteur totale des deux R+10 (acrotère à 36 m) et au risque incendie puisque la structure était majoritairement en bois dès le R+4.
« A l’époque, peu de traitements de façade étaient disponibles pour une application de ce type. Nous avons donc travaillé avec le panneau de bardage ventilé StoVentec pour conserver une composition de FOB simple, avec une mise en oeuvre similaire à celle d’un bardage qui pourrait concourir à cette écriture sobre minérale des façades de logements, tout en permettant à l’exosquelette métallique de se révéler et se lire en premier plan », explique Mathieu Bernardin.

« Autre avantage indéniable, les plaques StoVentec d’une dimension de 3,05 mètres ont permis de couvrir toute la hauteur de chaque étage en une seule fois, limitant ainsi les recoupements avec à la clé une réduction des déchets de chantier. Légères, elles ne conduisent pas à des épaisseurs de complexe trop importantes et assurent une pérennité dans le temps », complète Christophe Lacledere, chargé d’affaires Sto.
Ce chantier est l’aboutissement de l’ATEx de cas a) obtenue en 2023 par Bouygues Immobilier et Sto, validée pour une durée de trois ans, suite aux essais réalisés à l’institut technologique du FCBA et au travail du bureau d’études In Situ-A.

Impliqué en amont du projet, le service technique de Sto est intervenu pour le montage du dossier de l’ATEx et des maquettes chez Pyrénées Charpentes avec ses techniciens d’application. Il a également été chargé du suivi des points singuliers, principalement centrés sur le la gestion des fractionnements entre les FOB.
Avec la présence d’un attique au dernier niveau abritant un duplex, les FOB sont décalées par rapport au plancher bas du dernier niveau. Chaque FOB travaillant de manière différenciée, le challenge consistait à gérer les dilatations horizontales et verticales :

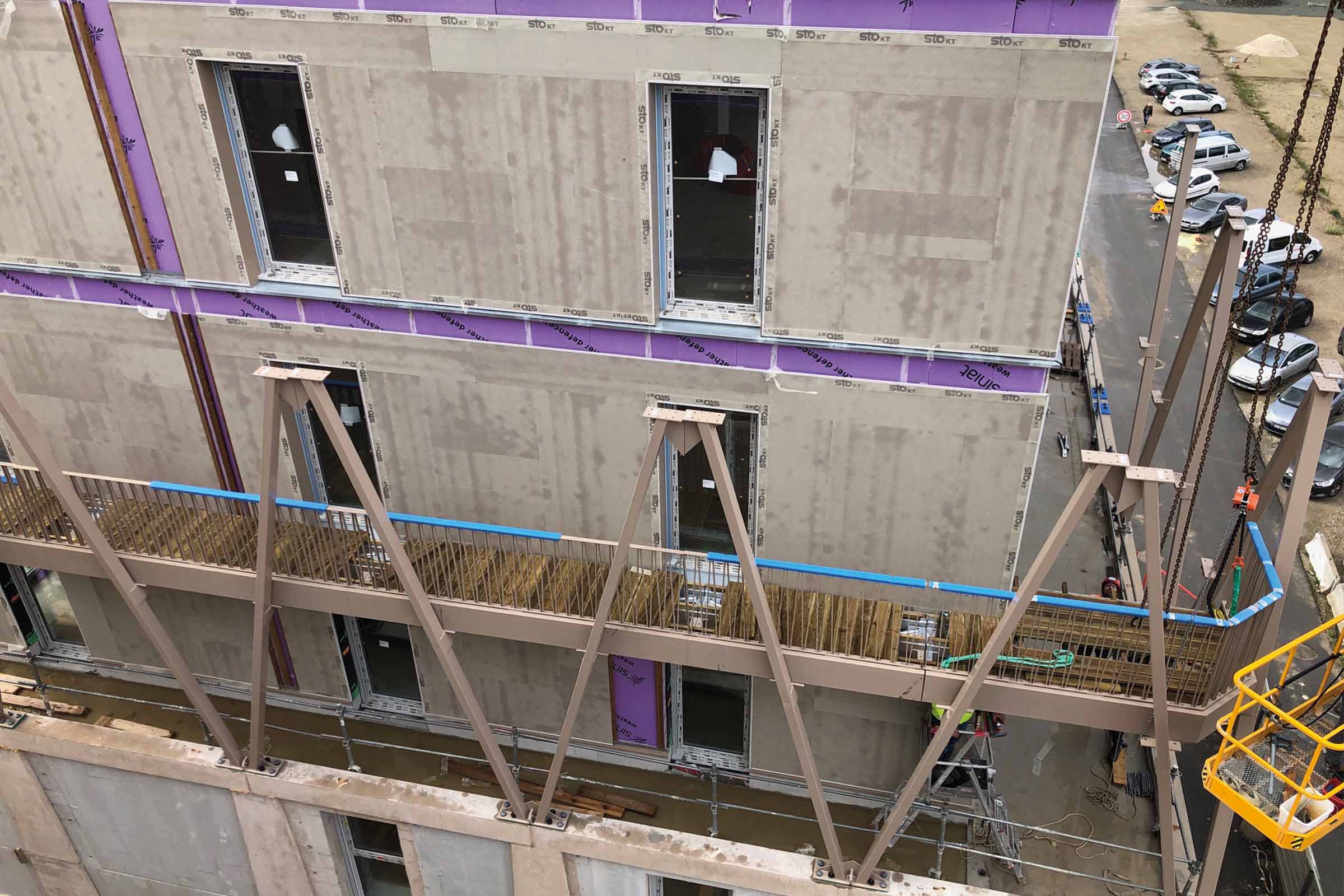

« Pour gérer les fractionnements entre les FOB, des joints de dilatation ont été intégrés dès la conception des façades, qui doivent pouvoir coulisser horizontalement et verticalement avec l’hygrométrie », pointe Jean-Philippe Ndobo-Epoy, directeur technique Sto France.
Réalisées grâce aux joints de dilatation, les bavettes pour les fenêtres jouent le rôle de précadres pour assurer l’étanchéité.

Le projet IKSSO illustre l’évolution des techniques constructives en intégrant des façades en ossature bois préfabriquées en usine, puis assemblées et finalisées sur site.

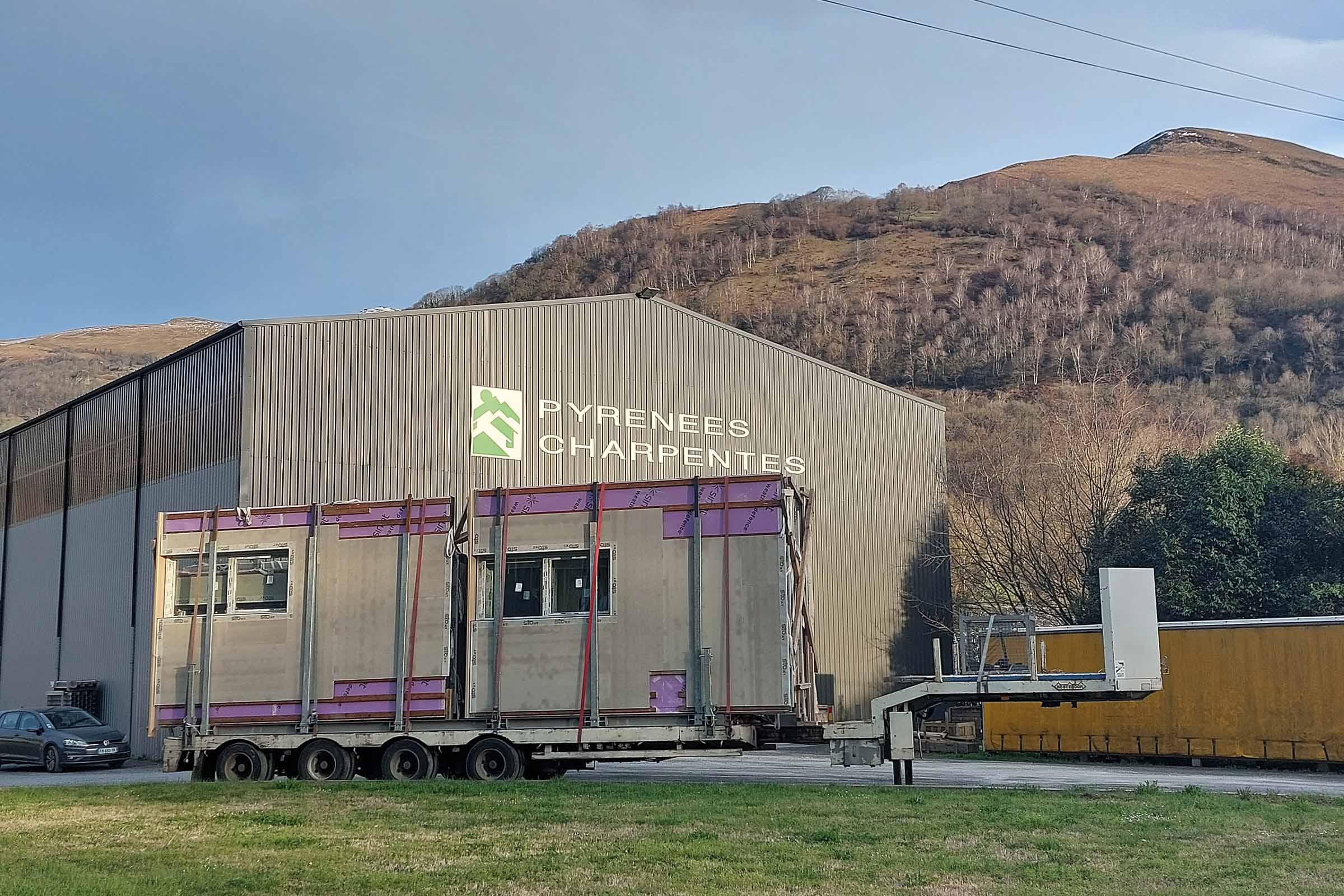

C’est dans les ateliers de Pyrénées Charpentes, à Agos-Vidalos (65), que les façades à ossature bois ont pris vie : assemblage de l’ossature bois, du panneau Weather Defence (contreventement, sécurité incendie et pare-pluie), de l’isolant en laine de roche, du pare-vapeur, du contre-lattage, des bavettes de recoupement au feu et pliages d’ouverture, de la plaque support d’enduit StoVentec et des menuiseries extérieures.
« Les murs à ossature bois sortent de nos ateliers avec le maximum d’éléments possible pour réduire notre temps de travail sur chantier et ainsi limiter les risques liés à la sécurité des charpentiers », précise Ambre Crenn, Responsable Amélioration Continue chez Pyrénées Charpentes.

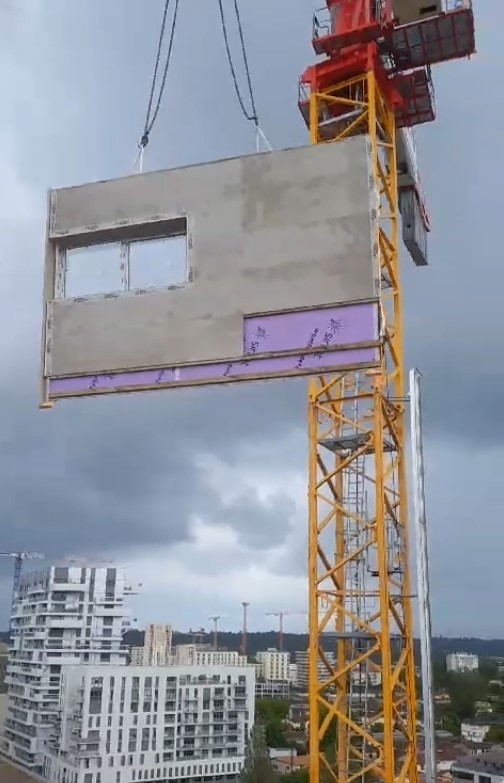

Les façades à ossature bois sont arrivées sur le chantier dans des racks de stockage. Pendant que le chauffeur déposait les racks, les charpentiers ont élingué les panneaux et les ont mis en place avec l’aide d’une grue à tour et d’un grutier avant d’être fixés à la structure poteaux / poutres bois / métal. Au total, une trentaine de personnes de Pyrénées Charpentes ont été mobilisées sur cette opération, entre l’atelier et le chantier.
L’étancheur et l’enduiseur ont ensuite pris le relais pour parfaire l’enveloppe. L’entoilage et la pose de l’enduit de finition ont été confiés à l’entreprise DSA Aquitaine, habituée à travailler avec les produits Sto.

Cette approche hors site offre de nombreux avantages. La fabrication en environnement contrôlé permet d’assurer une qualité constante et une précision maximale. De plus, la préfabrication limite les nuisances sonores sur le chantier, optimise la gestion des déchets et réduit les délais d’exécution, contribuant ainsi à une meilleure maîtrise des coûts et à une empreinte environnementale moindre.

En plus des 2 tours de logements R+10, le système StoVentec R Enduit, couvert par un avis technique, a également été déployé par les équipes de DSA Aquitaine sur le bâtiment en construction à ossature bois R+4.

Le projet IKSSO marque ainsi une avancée majeure pour une construction plus durable : d’un côté, en favorisant l’emploi de matériaux biosourcés et la préfabrication pour limiter l’impact environnemental ; de l’autre avec l’utilisation, pour la première fois, d’un bardage ventilé à finition enduit, le StoVentec R Enduits, sur des façades à ossature bois préfabriquées non porteuses. Une petite révolution pour les constructions bois car le système ouvre ainsi la voie à plus de diversité esthétique en façade

« Bouygues Immobilier s’est engagé auprès de Sto pour disposer de différentes solutions de parement sur façades à ossature bois qui soient validées réglementairement. En effet, ces systèmes intégrant le matériau bois permettent une réduction de l’empreinte carbone de nos bâtiments. Cette technologie a été mise en place pour la première fois sur l’opération IKSSO développée à Bordeaux par Bouygues Immobilier et pourra être répliquée sur de futurs projets ! IKSSO a d’ailleurs été salué par le Jury de la FPI Nouvelle Aquitaine grâce à son mode constructif unique et a remporté la Pyramide d’Argent 2024 du Grand Prix Régional », souligne Julien Brisebourg, référent Construction Bas Carbone chez Bouygues Immobilier.
